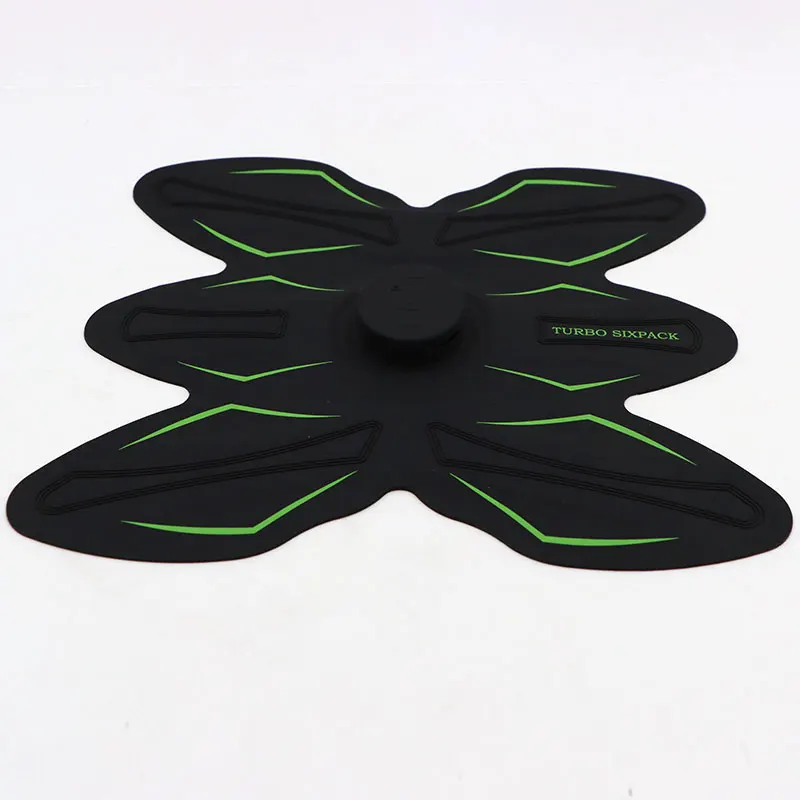

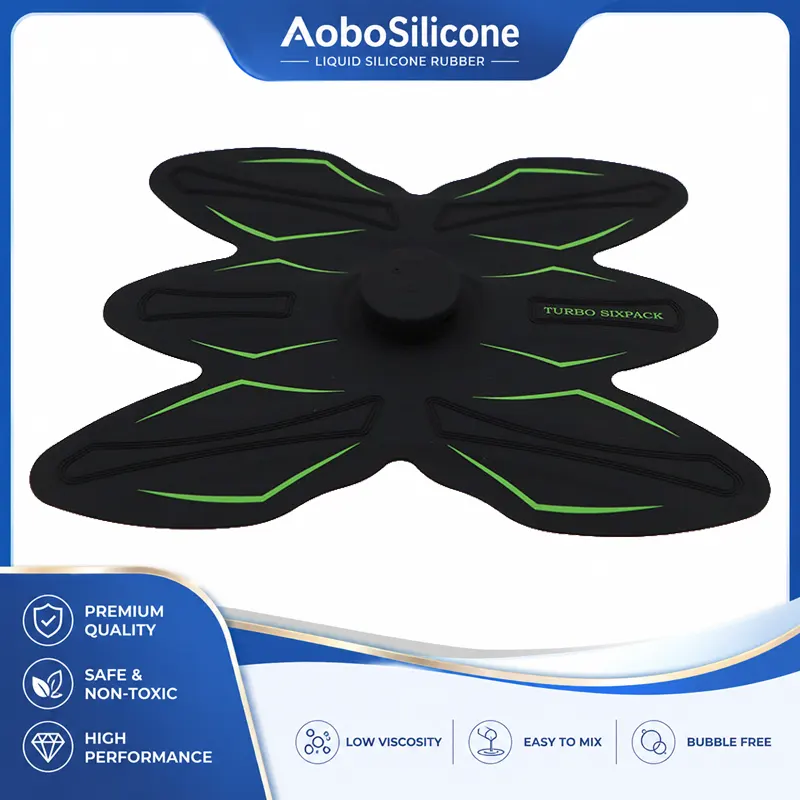

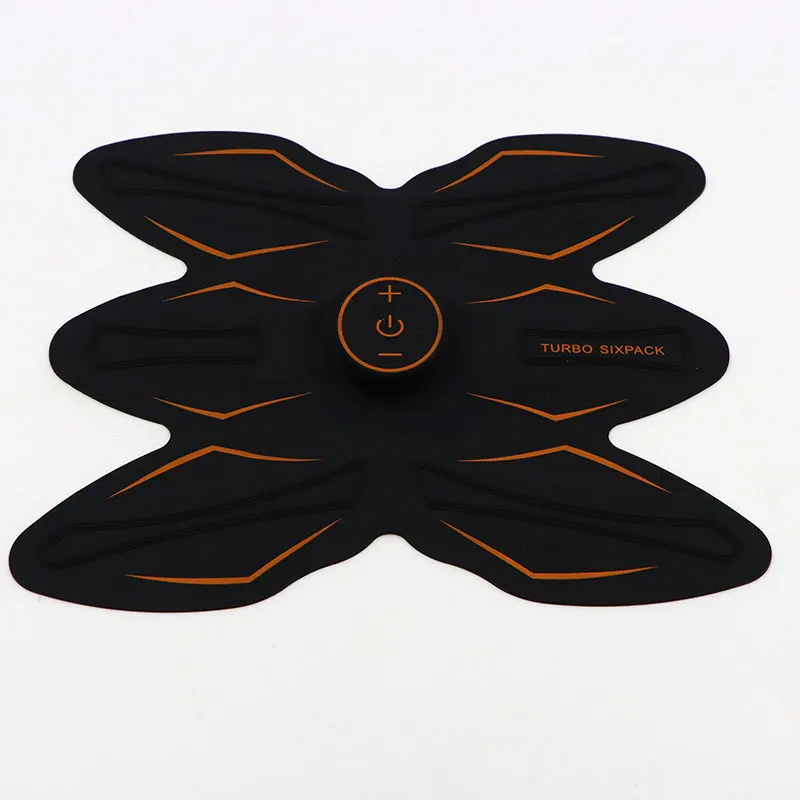

EMS-Silikon-Bauchmuskelpflaster

Ein EMS-Silikon-Bauchmuskelpflaster muss mehr können, als nur eine Elektrode auf der Haut zu halten. Für Beschaffungsteams besteht die eigentliche Herausforderung darin, stabilen Hautkontakt, zuverlässige elektrische Leitfähigkeit, komfortable Flexibilität, sichere Komponentenintegration und eine konsistente Massenproduktion gleichzeitig zu erreichen. Eine schlechte Materialauswahl oder unkontrolliertes Formen können zu ungleichmäßigem Kontaktdruck, Elektrodenverschiebung, Silikonriss, schlechter Haftung oder einem uneinheitlichen Erscheinungsbild zwischen Produktionschargen führen.

Warum LSR für EMS-Silikonpflasteranwendungen geeignet ist

Für tragbare EMS-Produkte muss Silikon flexibel bleiben und gleichzeitig die Formstabilität bei wiederholtem Biegen, Dehnen und täglichem Gebrauch beibehalten. Herkömmliches formgepresstes Silikon kann für einfache Formen geeignet sein, komplexe tragbare Strukturen erfordern jedoch häufig eine strengere Kontrolle über Wandstärke, Geometrie, Verbindungsschnittstellen und eine automatisierte Produktion.

Flüssigsilikonkautschuk bietet für diese Art von Anwendung mehrere technische Vorteile.

Erstens verfügt LSR über hervorragende Fließeigenschaften, die es dem Material ermöglichen, relativ komplexe Hohlräume und feine Strukturbereiche mit hoher Wiederholgenauigkeit zu füllen. Dies ist nützlich, wenn der Patch Positionierungsrippen, Elektrodenöffnungen, Schnappschnittstellen, dünne flexible Abschnitte oder einen integrierten Kabelschutz enthält.

Zweitens kann LSR zu Soft-Touch-Oberflächen geformt werden, die für längeren Hautkontakt geeignet sind. Abhängig von der Formulierung kann die Härte so gewählt werden, dass Flexibilität, Halt und Verformungswiderstand in Einklang gebracht werden.

Drittens kann das Umspritzen von LSR die Anzahl der einzelnen Teile in einer tragbaren Baugruppe reduzieren. Anstatt mehrere mechanische Befestigungselemente oder Klebeschichten zu verwenden, kann Silikon um ausgewählte Komponenten geformt werden, um eine integrierte Schutz- und Funktionsstruktur zu schaffen.

Für Marken, die EMS-Fitnessgeräte unter Eigenmarken entwickeln, kann dieser Ansatz die Montage vereinfachen und die Gesamtproduktkonsistenz verbessern.

Materialleistung und technischer Wert

Die Silikonformulierung ist eine der wichtigsten Variablen bei der Entwicklung von EMS-Wearables. Die richtige Verbindung sollte entsprechend der vorgesehenen Hautkontaktumgebung, den mechanischen Anforderungen, der Gerätearchitektur und dem Zielmarkt ausgewählt werden.

Typische Silikoneigenschaften, die für diese Anwendung relevant sind, sind:

● Flexible und elastische Struktur für wiederholte Körperbewegungen

● Angenehme Soft-Touch-Oberfläche

● Gute Beständigkeit gegen Feuchtigkeit und Schweiß

● Gute Beständigkeit gegenüber üblichen Umwelteinflüssen

● Stabile Leistung bei wiederholtem Biegen

● Gute Dimensionskonsistenz nach dem Formen

● Geringe Verformung unter normalen Einsatzbedingungen

● Geeignete Kompatibilität mit elektronischen Montageprozessen bei ordnungsgemäßer Spezifikation

Bei Komponenten mit Hautkontakt sollten bei der Materialauswahl auch die geltenden Regulierungs- und Testanforderungen des Zielmarkts berücksichtigt werden. Abhängig von der Produktkonfiguration und den beabsichtigten Ansprüchen erfordern Marken möglicherweise Tests in Bezug auf eingeschränkte Substanzen, Hautkontaktverträglichkeit oder andere produktspezifische Anforderungen.

Aobo Silicone kann Kunden bei der Auswahl einer geeigneten Silikonsorte, Härte, Farbe, Oberflächenbeschaffenheit und eines Produktionsprozesses basierend auf der endgültigen Anwendung unterstützen.

Typische Anwendungen

Das EMS-Silikon-Bauchmuskelpflaster kann für eine Reihe von tragbaren Fitnessprodukten für Verbraucher entwickelt werden, anstatt für eine einzelne feste Gerätestruktur.

Typische Anwendungen sind:

EMS-Fitnessgürtel und Bauchtrainer

Die Silikonstruktur kann mit Elektrodenbereichen, Steuermodulen, Anschlüssen und verstellbaren Befestigungssystemen integriert werden, um eine flexible Schnittstelle für das Bauchmuskeltraining zu schaffen.

Tragbare Muskelstimulationsgeräte

Kompakte Silikonpflaster können rund um leichte elektronische Module für tragbare Wellness- und Fitnessprodukte entworfen werden.

Intelligente Fitness-Wearables

Bei Produkten, die EMS mit Sensoren, Bluetooth-Konnektivität, Lademodulen oder digitalen Steuerungssystemen kombinieren, kann Silikon sowohl als Schutzschnittstelle als auch als flexible Außenkomponente dienen.

Private-Label-Unterhaltungselektronik

Markeninhaber benötigen möglicherweise individuelle Abmessungen, Farben, Logos, Texturen und Verpackungen, während die zugrunde liegende Funktionsstruktur konsistent bleibt. Silikonformen eignen sich gut für diese OEM/ODM-Programme.

Überlegungen zu Design und Anpassung

Das Design einer EMS-Silikonkomponente sollte mit der kompletten Baugruppe beginnen und nicht nur mit dem Silikonteil allein.

Härteauswahl

Die Silikonhärte beeinflusst Komfort, Flexibilität, Verformungsbeständigkeit und Handhabung. Weichere Materialien können die Flexibilität und Hautanpassung verbessern, während eine höhere Härte zusätzliche strukturelle Unterstützung bieten kann.

Die empfohlene Härte sollte daher entsprechend der Patch-Geometrie, der Befestigungsmethode, dem Elektrodendesign und den erwarteten Einsatzbedingungen bestimmt werden.

Elektrodenintegration

Elektrodenposition und Belichtung sind wichtige Designüberlegungen. Die Silikonform sollte eine genaue Elektrodenausrichtung gewährleisten und gleichzeitig unerwünschte Bewegungen während der Montage oder Verwendung verhindern.

Abhängig von der Architektur kann Aobo Silicone das Silikonformen um oder neben leitfähigen Komponenten unterstützen, wobei die endgültige Konfiguration durch das elektronische Design bestimmt wird.

Dicke und flexible Zonen

Eine ungleichmäßige Silikondicke kann die Flexibilität und Formleistung beeinträchtigen. Bereiche mit wiederholter Biegung sollten mit geeigneten Übergängen gestaltet werden, um die Spannungskonzentration zu reduzieren.

Dünne Abschnitte, Kantenübergänge, Positionierungsmerkmale und verstärkte Verbindungszonen sollten bei der Formkonstruktion berücksichtigt werden.

Oberflächenbeschaffenheit

Die äußere Oberfläche kann mit verschiedenen Texturen, Glanzgraden, matten Oberflächen, geprägten Mustern oder Markenmerkmalen individuell gestaltet werden. Die Oberflächenbehandlung sollte sowohl nach Aussehen als auch nach Reinigungsanforderungen ausgewählt werden.

Branding

OEM-Kunden können Folgendes angeben:

● Logo-Prägung oder -Debossing

● Benutzerdefinierte Farben

● Oberflächentexturen

● Teilenummerierung

● Verpackungskonfiguration

● Kundenspezifische Abmessungen

● Geformte Branding-Strukturen

Für Projekte mit etablierten Markenrichtlinien kann die Pantone-Farbanpassung unterstützt werden.

Herstellungsprozess

Aobo Silicone nutzt einen strukturierten Fertigungsablauf für maßgeschneiderte Silikonkomponenten.

1. Zeichnung und DFM-Überprüfung

Vor dem Werkzeugbau überprüfen die Ingenieure die 2D-Zeichnungen, 3D-Modelle, Montageanforderungen, Elektrodenpositionierung, Wandstärke, Formschrägebedingungen und kritischen Abmessungen des Kunden.

Ziel ist es, potenzielle Form- und Montageprobleme vor der Formherstellung zu identifizieren.

2. Vorbereitung des Silikonmaterials

Das spezifizierte LSR-Material wird gemäß den Leistungs- und Compliance-Anforderungen des Kunden vorbereitet. Materialeigenschaften wie Härte, Farbe und Härtungssystem werden während der Produktion kontrolliert.

3. Entwicklung von Präzisionsformen

Die Form wird entsprechend der endgültigen Teilegeometrie und dem Produktionsvolumen entworfen. Bei der Entwicklung werden Angussposition, Entlüftung, Trennfugen, Einsätze und Entformungsbedingungen berücksichtigt.

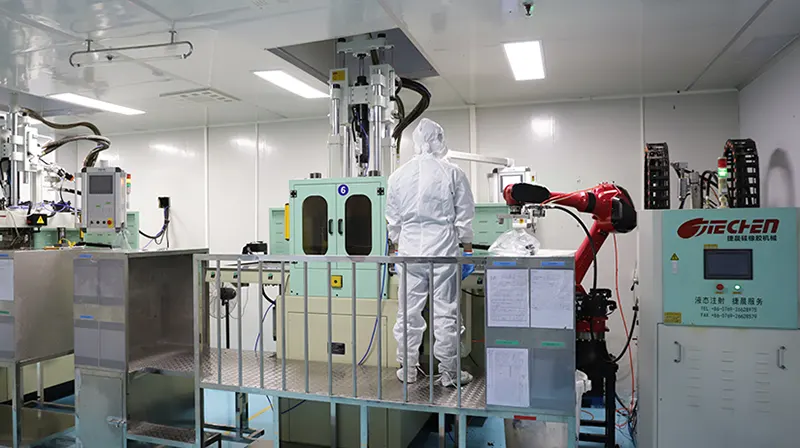

4. LSR-Spritzguss

Unter kontrollierten Verarbeitungsbedingungen wird flüssiges Silikon in die Form eingespritzt. Im Vergleich zu manuell zusammengebauten Silikonkomponenten bietet das automatisierte LSR-Formen eine wiederholbarere Geometrie und Produktionskonsistenz.

5. Umspritzen und Komponentenintegration

Bei Bedarf können bestimmte Einsätze oder integrierte Strukturen mit Silikon umspritzt werden. Die genaue Umspritzmethode hängt von den elektrischen Komponenten, den Substratmaterialien und dem mechanischen Design ab.

6. Trimmen und Endbearbeitung

Nach dem Formen werden die Teile überprüft und nachbearbeitet, um unerwünschte Grate oder Formrückstände zu entfernen. Kosmetische Oberflächen werden auf Mängel überprüft, die das endgültige tragbare Produkt beeinträchtigen könnten.

7. Inspektion und Verpackung

Fertige Bauteile werden vor der Verpackung einer Maß- und Sichtkontrolle unterzogen. Für OEM-Kunden können auch individuelle Verpackungen und Kennzeichnungen bereitgestellt werden.

Wichtige technische Parameter

Die folgenden Parameter können als vorläufige Referenz für EMS-Silikonkomponenten verwendet werden. Die endgültigen Spezifikationen sollten gemäß den Produktdesign- und Testanforderungen bestätigt werden.

*Die tatsächlichen Werte hängen von der ausgewählten Silikonverbindung, der Produktstruktur und der Testmethode ab. Die endgültigen technischen Spezifikationen sollten während der technischen Validierung festgelegt werden.

Qualitätskontrolle für tragbare EMS-Komponenten

Konsistenz ist besonders wichtig für tragbare Produkte, da Maßabweichungen den Zusammenbau der Komponenten und das Benutzererlebnis beeinflussen können.

Ein typischer Qualitätskontrollprozess umfasst die Rohmaterialprüfung, die Erststückfreigabe, die In-Prozess-Prüfung, die Maßprüfung, die Prüfung des Erscheinungsbilds und die Endverpackungsprüfung.

Bei benutzerdefinierten Projekten können wichtige Kontrollpunkte Folgendes umfassen:

Maßgenauigkeit: Kritische Abmessungen werden anhand genehmigter Zeichnungen überprüft.

Aussehen: Oberflächenverunreinigungen, Blasen, Grate, Verformungen, Farbabweichungen und Formfehler werden untersucht.

Mechanische Leistung: Zug-, Dehnungs-, Reißfestigkeits- und Verformungseigenschaften können je nach Projektanforderungen bewertet werden.

Kompatibilität der Baugruppe: Silikonkomponenten werden gegen passende elektronische und mechanische Teile geprüft.

Chargenkonsistenz: Produktionsparameter und Prüfprotokolle werden kontrolliert, um Abweichungen zwischen Fertigungschargen zu reduzieren.

Für Kunden mit spezifischen Anforderungen an die Qualitätsdokumentation können Prüfstandards vor der Massenproduktion in den Projektqualitätsplan integriert werden.

Was Beschaffungsteams vor der Bestellung bestätigen sollten

Bei der Beschaffung einer EMS-Silikonkomponente sollten Einkaufsteams es vermeiden, Lieferanten nur anhand des Stückpreises zu bewerten.

Die wichtigere Frage ist, ob der Lieferant den gesamten Entwicklungszyklus unterstützen kann.

Fragen Sie den Hersteller:

1.Können sie direkt mit 3D-Dateien und Konstruktionszeichnungen arbeiten?

2.Können sie eine Silikonhärte basierend auf der tatsächlichen Anwendung empfehlen?

3.Können sie LSR-Umspritzung oder Umspritzung unterstützen?

4.Wie werden kritische Abmessungen während der Massenproduktion kontrolliert?

5.Können sie individuelle Farben, Texturen und Logos bereitstellen?

6.Können sie die Bemusterung von Prototypen vor der Massenproduktion unterstützen?

7.Können sie Material- und Compliance-Dokumentation bereitstellen?

8.Können sie bei Nachbestellungen eine gleichbleibende Qualität aufrechterhalten?

Bei OEM/ODM-Projekten kann ein Lieferant, der in der Lage ist, Formenentwicklung, Silikonformung, Endbearbeitung, Inspektion und Montageunterstützung zu kombinieren, die Koordination zwischen mehreren Anbietern erheblich reduzieren.

Projekterfahrung: Vom Prototyp bis zur Produktion

Ein typisches Kundenprojekt beginnt mit einem bestehenden EMS-Gerätekonzept und nicht mit einem produktionsfertigen Silikondesign.

Beispielsweise kann eine Marke für Fitnesselektronik zunächst ein 3D-Modell bereitstellen, das aus einem Silikonkörper, Elektrodenpositionen, einer flexiblen Kabelschnittstelle und einem Steuermodul besteht. Bei der DFM-Überprüfung stellt der Hersteller möglicherweise eine unzureichende Wandstärke um den Anschlussbereich und eine übermäßige Spannungskonzentration in der Nähe der Patchkante fest.

Anstatt das ursprüngliche Design direkt herzustellen, kann die Silikongeometrie angepasst werden, indem der Anschlussbereich verstärkt, Übergangsbereiche optimiert und die Formstruktur modifiziert werden. Anschließend werden Prototypen für den Zusammenbau und die Passgenauigkeitsprüfung hergestellt.

Nach Bestätigung des Musters durch den Kunden werden die Produktionsparameter festgelegt und das Werkzeug in die kontrollierte Massenproduktion überführt. Dieser Ansatz verringert das Risiko, dass Form- oder Montageprobleme erst nach Beginn der Großserienproduktion entdeckt werden.

Für Marken, die langfristige Nachbestellungen planen, liegt der Vorteil nicht nur in der ersten Charge. Der größere Wert besteht darin, bei zukünftigen Produktionsläufen die gleichen Materialspezifikationen, Formkonfigurationen, Prüfkriterien und Erscheinungsbildstandards beizubehalten.

Warum Aobo-Silikon wählen?

Aobo Silicone konzentriert sich auf die maßgeschneiderte Silikonherstellung für OEM- und ODM-Kunden. Das Unternehmen vereint Silikonmaterialauswahl, Formenentwicklung, LSR-Spritzguss, Umspritzen, Inspektion und Produktionsunterstützung in einem Fertigungsworkflow.

Für das EMS-Silikon-Bauchmuskelpflaster können Kunden die Materialhärte, Abmessungen, Farbe, Logo, Textur, Struktur und Verpackung entsprechend dem endgültigen Gerätedesign anpassen.

Der Fokus liegt nicht einfach auf der Herstellung eines Silikonteils, sondern auf der Schaffung einer Komponente, die innerhalb der gesamten EMS-Produktbaugruppe des Kunden zuverlässig funktioniert.

FAQ

Kann das Silikonpflaster an unser vorhandenes EMS-Gerät angepasst werden?

Ja. Kundenspezifische Werkzeuge können gemäß den vom Kunden bereitgestellten 2D-Zeichnungen, 3D-Modellen, Mustern oder Funktionsanforderungen entwickelt werden.

Welche Silikonhärte wird empfohlen?

Es gibt keinen einheitlichen Härtegrad, der für jedes EMS-Produkt geeignet ist. Shore A 20–80 kann als allgemeiner Entwicklungsbereich betrachtet werden, wobei die endgültige Auswahl auf Flexibilität, Hautkontakt, Befestigungsstruktur, Elektrodenintegration und mechanischen Anforderungen basiert.

Kann Silikon mit elektronischen Bauteilen umspritzt werden?

Dies kann je nach Bauteilmaterial, Temperaturbeständigkeit, Geometrie, Verbindungsanforderungen und elektrischem Design der Fall sein. Die Baugruppe sollte während des DFM vor der Werkzeugbereitstellung bewertet werden.

Können Sie vor der Massenproduktion Muster herstellen?

Ja. Prototypenmuster können zur Dimensionsüberprüfung, Montageprüfung, Bewertung des Aussehens und ersten Funktionstests vor der Massenproduktion entwickelt werden.

Kann die Silikonfarbe mit unserer Markenfarbe übereinstimmen?

Ja. Benutzerdefinierte Farben können gemäß Pantone-Referenzen oder vom Kunden genehmigten Farbmustern entwickelt werden, vorbehaltlich der Material- und Produktionsdurchführbarkeit.

Ist das Produkt für medizinische Anwendungen geeignet?

Die Komponente kann für Wellness- oder Fitnessprodukte mit Hautkontakt konzipiert sein, die Eignung für ein reguliertes Medizinprodukt hängt jedoch vom gesamten Produkt, dem Verwendungszweck, den geltenden Vorschriften und den erforderlichen Tests ab. Medizinische Ansprüche sollten nicht allein aus dem Silikonmaterial abgeleitet werden.

Welche Informationen sollten wir für ein Angebot angeben?

Zu den nützlichsten Informationen gehören 3D-/2D-Zeichnungen, Abmessungen, angestrebte Silikonhärte, geschätzte Jahres- oder Bestellmengen, Farbanforderungen, Elektroden- oder Einsatzinformationen, Oberflächenbeschaffenheit, Verpackungsanforderungen und Zielmarkt.

Unterstützen Sie die OEM- und ODM-Produktion?

Ja. Aobo Silicone kann sowohl die OEM-Fertigung basierend auf Kundendesigns als auch die ODM-Entwicklung für Kunden unterstützen, die Unterstützung bei der Material-, Werkzeug-, Struktur- und Produktionsoptimierung benötigen.
