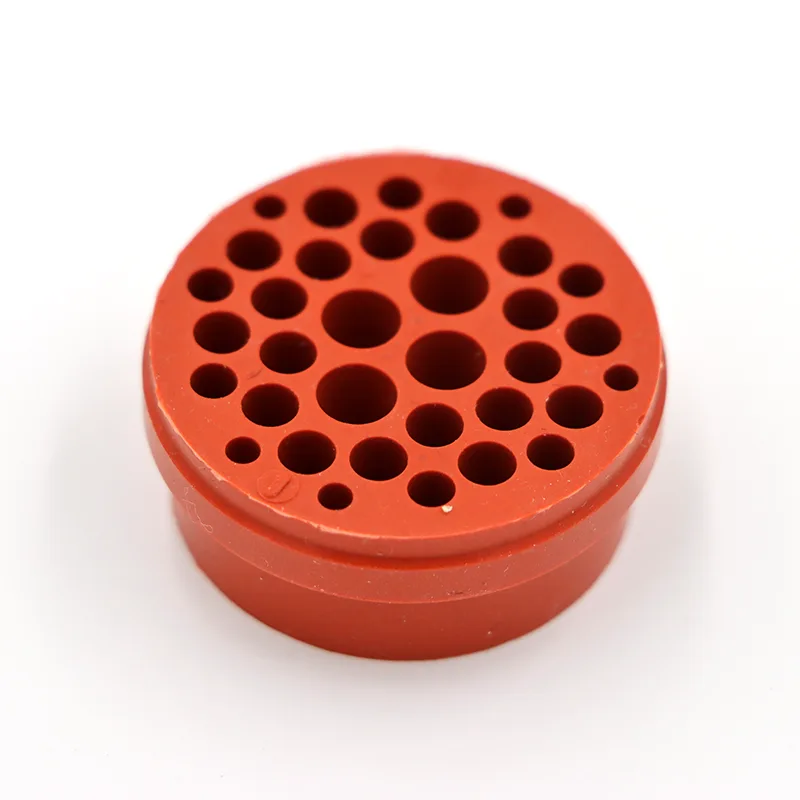

Wie schützt eine Silikonkautschukdichtung für Kfz-Steckverbinder kritische elektrische Systeme?

1. Die entscheidende Rolle der Dichtung bei Automobilsteckverbindern

Moderne Fahrzeuge enthalten Hunderte von elektrischen Anschlüssen, die Sensoren, Aktoren, Steuergeräte und Stromverteilungssysteme verbinden. Ein einziger Eintrittspunkt für Feuchtigkeit oder leitfähige Verunreinigungen kann zeitweilige Fehler, falsche Diagnosefehlercodes oder einen vollständigen Systemausfall auslösen. DerSilikonkautschukdichtung für Kfz-SteckverbinderBehebt diese Schwachstelle, indem es eine dauerhafte, nachgiebige Barriere zwischen den passenden Steckverbinderhälften schafft.

Im Gegensatz zu Hartplastikdichtungen oder O-Ringen, die auf präzise Maßtoleranzen angewiesen sind, kompensieren Silikonkautschukdichtungen geringfügige Fehlausrichtungen, Wärmeausdehnung und Komponentenverschleiß über die gesamte Lebensdauer des Fahrzeugs. Diese fehlerverzeihende Eigenschaft ist besonders wertvoll in Umgebungen mit hohen Vibrationen wie Motorräumen, wo Steckverbinder einer ständigen mechanischen Belastung durch Motorbetrieb und Straßeneinflüsse ausgesetzt sind.

Die Dichtfunktion geht über den einfachen Wasserabschluss hinaus. Effektive Dichtungen verhindern außerdem das Eindringen von Streusalz, Bremsstaub, Ölnebel und Reinigungschemikalien, die die Kontaktflächen beschädigen und den elektrischen Widerstand erhöhen können. In schweren Fällen können verschmutzte Steckverbinder zu Überhitzung, Lichtbogenbildung und sogar Brandgefahr führen. Daher ist die Auswahl eines geeignetenSilikonkautschukdichtung für Kfz-Steckverbinderist nicht nur ein Konstruktionsdetail, sondern eine grundlegende Sicherheits- und Zuverlässigkeitsentscheidung.

Branchendaten zeigen, dass Fehler bei elektrischen Steckverbindern einen erheblichen Prozentsatz der Garantieansprüche in der Automobilelektronik ausmachen. Viele dieser Fehler sind auf eine unzureichende Abdichtung oder eine Verschlechterung der Dichtungsmaterialien bei längerer Einwirkung von Temperaturen und Chemikalien im Motorraum zurückzuführen. Silikonkautschuk bietet mit seiner inhärenten Stabilität über einen weiten Temperaturbereich eine bewährte Lösung für diese anhaltende Herausforderung.

• Zeitweiliger Signalverlust– Feuchtigkeitsbrücken zwischen den Stiften führen zu fehlerhaften Sensormesswerten.
• Erhöhter Kontaktwiderstand– Oxidation und Korrosion erhöhen die Sperrschichttemperaturen.
• Kurzschlüsse– Leitende Verunreinigungen erzeugen unbeabsichtigte elektrische Pfade.
• Vorzeitiger Komponentenausfall– Steuermodule und Aktoren verlieren die Kommunikation.
• Diagnose-Fehlercodes– Falsche Fehler führen zu unnötigen Reparaturen und Ausfallzeiten.

2. Materialwissenschaft: Warum sich Silikonkautschuk bei Dichtungsanwendungen auszeichnet

Silikonkautschuk unterscheidet sich von organischen Elastomeren durch sein Silizium-Sauerstoff-Rückgrat, das ihm eine außergewöhnliche thermische Stabilität und chemische Beständigkeit verleiht. Während Materialien wie Nitril (NBR) oder Ethylen-Propylen-Dien-Monomer (EPDM) in gemäßigten Umgebungen eine ausreichende Leistung erbringen, verschlechtern sie sich unter den extremen Bedingungen, die in modernen Motorräumen und Batteriegehäusen von Elektrofahrzeugen herrschen, schnell.

Flüssigsilikonkautschuk (LSR) und hochkonsistenter Kautschuk (HCR) sind die beiden Hauptformen, die für Steckverbinderdichtungen verwendet werden. Im Spritzgussverfahren verarbeitetes LSR bietet hervorragende Fließeigenschaften für komplexe Geometrien mit feinen Details wie gerippten Dichtflächen und Multikavitäten-Designs. HCR, typischerweise formgepresst oder spritzgepresst, bietet eine höhere Reißfestigkeit für größere oder dickere Dichtungen. Beide Varianten können mit Additiven formuliert werden, um bestimmte Eigenschaften zu verbessern, wie z. B. Selbstschmierung für eine einfachere Montage.

Zu den wichtigsten Materialeigenschaften, die Silikonkautschuk zur bevorzugten Wahl für die Steckverbinderabdichtung machen, gehören:

• Großer Betriebstemperaturbereich– von -50 °C bis +200 °C, wobei einige Fluorsilikon-Typen bis +230 °C reichen.
• Niedriger Druckverformungsrest– Hält die Dichtkraft auch nach längerer Kompression aufrecht, typischerweise unter 25 % bei 150 °C für 22 Stunden.
• Hervorragende Ozon- und UV-Beständigkeit– reißt nicht und verhärtet nicht, wenn es atmosphärischen Oxidationsmitteln ausgesetzt wird.
• Inhärente Hydrophobie– weist Wasser ab und verhindert die Aufnahme von Feuchtigkeit.
• Chemische Beständigkeit– widersteht Motorölen, Kühlmitteln, Bremsflüssigkeiten und vielen Reinigungsmitteln.
• Dielektrische Eigenschaften– hält die elektrische Isolierung auch bei Nässe aufrecht.

Fluorsilikonkautschuk (F-LSR) ist eine spezielle Variante, die eine verbesserte Beständigkeit gegenüber Kraftstoffen und aggressiven Chemikalien bietet und gleichzeitig die thermische Stabilität von Standardsilikon beibehält. Diese Qualität wird häufig für Steckverbinder spezifiziert, die sich in der Nähe von Einspritzdüsen, Turboladern oder anderen Bereichen mit Kohlenwasserstoffbelastung befinden.

Bei der Materialauswahl müssen die spezifische chemische Umgebung, das Temperaturprofil und die mechanischen Anforderungen jeder Anwendung berücksichtigt werden. Eine Dichtung, die in einem Anschluss im Fahrgastraum gut funktioniert, kann bei einer Anwendung im Motorraum mit höherer Temperaturwechselbelastung und chemischer Belastung vorzeitig ausfallen.

3. Wichtige Leistungsparameter für Verbindungsdichtungen

Angabe einerSilikonkautschukdichtung für Kfz-Steckverbindererfordert eine sorgfältige Bewertung mehrerer Leistungsmetriken. Jeder Parameter beeinflusst die Fähigkeit der Dichtung, über die gesamte Betriebslebensdauer des Fahrzeugs, die bei einigen Plattformen mehr als 15 Jahre betragen kann, eine zuverlässige Abdichtung aufrechtzuerhalten.

Neben diesen physikalischen Eigenschaften spielt die Geometrie der Dichtung eine entscheidende Rolle. Gerippte oder gewellte Dichtflächen erhöhen den Anpressdruck pro Flächeneinheit und verbessern so die Abdichtung gegenüber Flüssigkeiten und Gasen. Die Querschnittsform muss außerdem so gestaltet sein, dass übermäßige Spannungskonzentrationen vermieden werden, die zu einem vorzeitigen Ausfall führen könnten.

Die Kompressionskraft ist ein weiterer wichtiger Gesichtspunkt. Eine unzureichende Kompression ermöglicht die Entwicklung von Flüssigkeitswegen, während eine übermäßige Kompression das Steckergehäuse überbeanspruchen oder dazu führen kann, dass die Dichtung in Lücken austritt. Die Finite-Elemente-Analyse (FEA) wird üblicherweise verwendet, um das Dichtungsdesign für eine gleichmäßige Spannungsverteilung über die Dichtungsschnittstelle zu optimieren.

4. Anwendungsumgebungen: Vom Motorraum bis zum Batteriepack

Die Betriebsumgebung einesSilikonkautschukdichtung für Kfz-Steckverbindervariiert erheblich je nach Fahrzeugstandort. Das Verständnis dieser Umgebungen ist für die Auswahl der geeigneten Materialqualität und Designkonfiguration von entscheidender Bedeutung.

4.1. Anschlüsse im Motorraum

Steckverbinder im Motorraum sind den härtesten Bedingungen ausgesetzt: Temperaturen über 150 °C in der Nähe von Abgaskrümmern, Kontakt mit Motoröl, Kühlmittel und Kraftstoffdämpfen sowie ständige Vibrationen durch den Motorbetrieb. Dichtungen in diesem Bereich müssen der thermischen Alterung standhalten und ihre Dichtkraft auch bei wiederholten Temperaturwechseln beibehalten. Fluorsilikonqualitäten werden häufig für Steckverbinder in unmittelbarer Nähe von Kraftstoffsystemen spezifiziert.

4.2. Getriebe und Antriebsstrang

Am Getriebe montierte Sensoren und Aktoren erfordern Dichtungen, die Automatikgetriebeöl (ATF) und Getriebeölen widerstehen. Während Standardsilikon eine gute Beständigkeit gegen viele Öle bietet, können Fluorsilikon oder speziell formulierte Silikonverbindungen für eine längere Lebensdauer in diesen aggressiven Flüssigkeitsumgebungen erforderlich sein.

4.3. Fahrgastraum- und Karosserieelektronik

Steckverbinder im Fahrzeuginnenraum unterliegen milderen Bedingungen: moderate Temperaturen (typischerweise -20 °C bis +85 °C), minimale chemische Belastung und geringere Vibrationswerte. Standard-Silikonkautschuktypen bieten in diesen Anwendungen eine mehr als ausreichende Leistung, wobei das Hauptaugenmerk auf der Langzeitalterung und der Beständigkeit gegenüber Reinigungsmitteln liegt.

4.4. Batteriesysteme für Elektrofahrzeuge

Hochspannungsanschlüsse in Batteriesätzen von Elektrofahrzeugen stellen besondere Herausforderungen dar: Belastung durch dielektrische Flüssigkeiten, mögliche Lichtbogenbildung und strenge Sicherheitsanforderungen. Silikondichtungen müssen in diesen Anwendungen eine hervorragende Durchschlagsfestigkeit, Flammwidrigkeit und Beständigkeit gegenüber Kühlflüssigkeiten aufweisen. Selbstschmierende Typen werden häufig bevorzugt, um die Montage zu erleichtern und das Risiko einer Beschädigung des Steckverbinders während der Wartung zu verringern.

4.5. Außenbeleuchtung und Sensoren

Steckverbinder für Scheinwerfer, Rückleuchten und ADAS-Sensoren müssen UV-Strahlung, Spritzwasser und extremen Temperaturen standhalten. Die inhärente UV-Stabilität und Hydrophobie von Silikon machen es zur idealen Wahl, vorausgesetzt, das Dichtungsdesign verfügt über ausreichende Witterungsbeständigkeitseigenschaften.

• Thermal– Spitzentemperaturen, Zyklenhäufigkeit und Expositionsdauer.
• Chemisch– Art der Flüssigkeiten, Konzentration und Dauer des Kontakts.
• Mechanisch– Schwingungsamplitude, Frequenz und Steckzyklen der Steckverbinder.
• Umweltfreundlich– UV-Einwirkung, Feuchtigkeit, Salznebel und Staubeintrag.
• Elektrisch– Spannungspegel, Strom und erforderlicher Isolationswiderstand.

5. Designüberlegungen für eine zuverlässige Abdichtung

Die Entwicklung eines Dichtungssystems für Steckverbinder umfasst mehr als die Auswahl eines Materials und die Angabe eines Härtewerts. Um eine optimale Leistung zu erzielen, muss das Zusammenspiel zwischen Dichtung, Steckergehäuse und Gegenkomponenten sorgfältig analysiert werden.

5.1. Dichtungsgeometrie und Dichtungsmechanismus

Der Dichtungsmechanismus kann radial (Abdichtung gegen eine zylindrische Oberfläche), axial (Abdichtung gegen eine flache Fläche) oder eine Kombination aus beidem sein. Radialdichtungen, die üblicherweise in zylindrischen Steckverbindern verwendet werden, basieren auf der Kompression der Dichtung zwischen den inneren und äußeren Gehäusewänden. Axialdichtungen, die häufig in rechteckigen oder mehrpoligen Steckverbindern zu finden sind, komprimieren die Dichtung zwischen zwei flachen Oberflächen.

Gerippte Designs erhöhen die Anzahl der Dichtungsbarrieren und sorgen für Redundanz bei kleineren Oberflächenfehlern. Jede Rippe bildet eine separate Dichtlinie und die Zwischenräume zwischen den Rippen können als Druckentlastungszonen oder Schmutzfänger dienen.

5.2. Kompatibilität der Gehäusematerialien

Das Material des Steckergehäuses – typischerweise Polyamid (PA), Polybutylenterephthalat (PBT) oder andere technische Thermoplaste – muss mit der Silikondichtung kompatibel sein. Einige Silikonformulierungen können Weichmacher oder zyklische Siloxane mit niedrigem Molekulargewicht enthalten, die in das Gehäusematerial wandern und Spannungsrisse oder Dimensionsänderungen verursachen können. Eine ungrundierte Haftung auf technischen Kunststoffen ist eine wünschenswerte Eigenschaft, die die Robustheit der Dichtung erhöht.

5.3. Versammlungs- und Paarungskräfte

Das Dichtungsdesign muss ein ausgewogenes Verhältnis zwischen Dichtungsleistung und akzeptablen Montagekräften gewährleisten. Übermäßige Einsteckkräfte können die Anschlussklemmen beschädigen oder die Montage an Produktionslinien erschweren. Selbstschmierende Silikontypen reduzieren die Reibung beim Zusammenstecken und erleichtern so die Montage bei gleichzeitiger Beibehaltung der Dichtwirkung.

5.4. Toleranzstapel

Fertigungstoleranzen bei Steckverbindergehäusen und Dichtungen können sich summieren und die tatsächliche Kompression des zusammengebauten Steckverbinders beeinträchtigen. Mithilfe einer statistischen Toleranzanalyse wird sichergestellt, dass die Dichtung über alle möglichen Toleranzkombinationen hinweg innerhalb ihres optimalen Kompressionsbereichs bleibt.

5.5. Lebensdauer und Haltbarkeit

Von Autosteckverbindern wird erwartet, dass sie ihre Dichtigkeit über die gesamte Lebensdauer des Fahrzeugs beibehalten, oft mit mehreren Steck- und Trennzyklen während der Herstellung, Wartung und Reparatur. Das Dichtungsmaterial muss dauerhafter Verformung, Abrieb und Verschleiß durch wiederholte Steckverbindervorgänge standhalten.

Die Entwurfsverifizierung umfasst typischerweise eine Kombination aus Finite-Elemente-Analyse (FEA) zur Spannungsvorhersage und physikalischen Tests zur Validierung der Leistung unter simulierten Betriebsbedingungen.

6. Qualitätsüberprüfungs- und Testmethoden

Gewährleistung der Zuverlässigkeit einesSilikonkautschukdichtung für Kfz-Steckverbindererfordert ein umfassendes Prüfprogramm, das Materialeigenschaften, Maßhaltigkeit und Funktionsleistung abdeckt. Industriestandards wie USCAR-2, ISO 16750 und verschiedene OEM-Spezifikationen bieten Rahmen für Qualifikationstests.

1. Prüfung des Druckverformungsrestes– misst die bleibende Verformung nach längerer Kompression bei erhöhter Temperatur. Niedrige Druckverformungsrestwerte weisen auf eine ausgezeichnete langfristige Beibehaltung der Dichtkraft hin.
2. Dichtheitsprüfung– wird normalerweise mit Druckluft oder Helium durchgeführt, um etwaige Flüssigkeitsbypasswege durch die abgedichtete Anschlussschnittstelle zu erkennen.
3. Thermocycling– Der zusammengebaute Steckverbinder wird wiederholt extremen Temperaturen ausgesetzt, um die Fähigkeit der Dichtung zu bewerten, die Dichtkraft über thermische Expansions- und Kontraktionszyklen hinweg aufrechtzuerhalten.
4. Vibrationsprüfung– simuliert Fahrzeugbetriebsbedingungen, um sicherzustellen, dass sich die Dichtung unter mechanischer Erregung nicht löst oder ihre Dichtigkeit verliert.
5. Prüfung der Chemikalienbeständigkeit– setzt die Dichtung relevanten Automobilflüssigkeiten (Motoröl, Kühlmittel, Bremsflüssigkeit, Kraftstoff) bei erhöhten Temperaturen aus, um die Materialverträglichkeit und Leistungserhaltung zu beurteilen.
6. Maßprüfung– prüft mittels optischer Messung oder Koordinatenmessgeräten, ob die kritischen Abmessungen der Dichtung innerhalb der vorgegebenen Toleranzen liegen.
7. Härteprüfung– bestätigt, dass die Shore-A-Härte der Spezifikation entspricht, da Abweichungen die Dichtleistung erheblich beeinträchtigen können.

Zusätzlich zu diesen Standardtests erfordern einige Anwendungen möglicherweise spezielle Auswertungen wie:

• Salzsprühtest– für Anschlüsse, die Streusalzen ausgesetzt sind.
• Prüfung der UV-Belastung– für außenliegende oder teilweise freiliegende Anschlüsse.
• Prüfung des Isolationswiderstands– zur Überprüfung der dielektrischen Eigenschaften nach Umwelteinflüssen.
• Flüssigkeitsimmersionstest– mit bestimmten Flüssigkeiten bei erhöhten Temperaturen über einen längeren Zeitraum.

Qualifizierte Lieferanten verfügen in der Regel über interne Testkapazitäten, um schnelle Designiterationen und Produktionsqualitätskontrolle zu unterstützen.Aobosetzt umfassende Testprotokolle ein, die an internationalen Automobilstandards ausgerichtet sind, um sicherzustellen, dass jede Dichtung den strengen Anforderungen moderner Fahrzeugplattformen entspricht.
