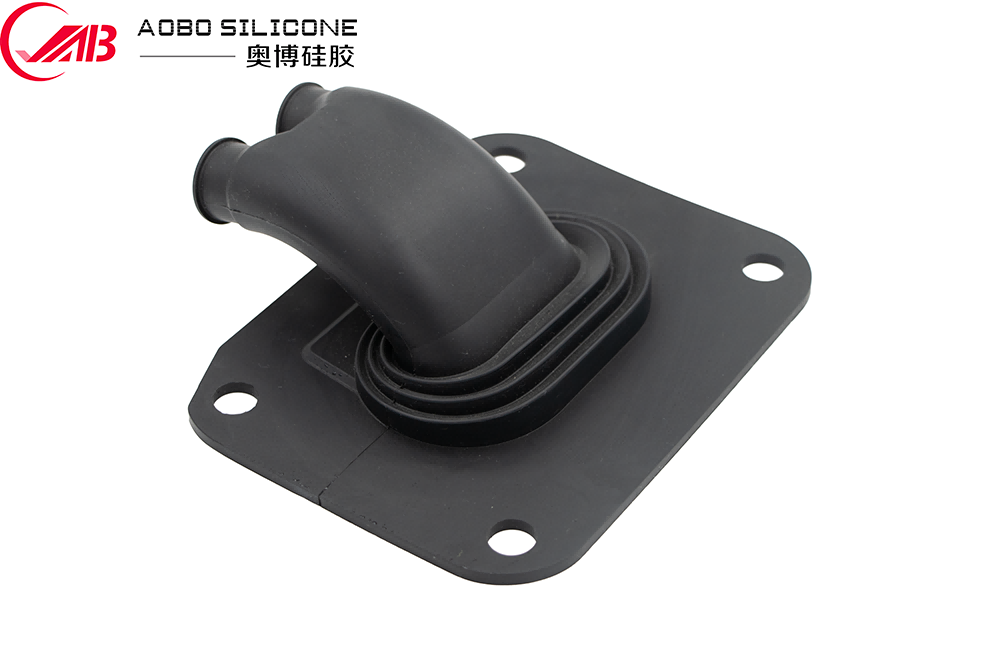

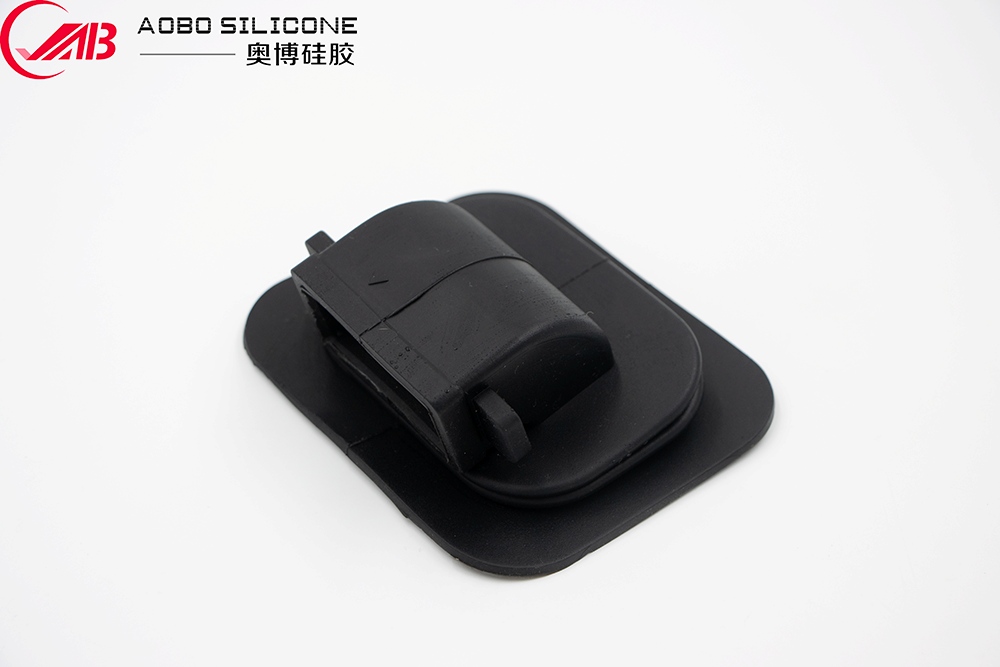

LSR-umspritzter Kfz-Entlüftungskanal

In Automobil-HLK- und Wärmemanagementsystemen ist ein Entlüftungskanal mehr als ein einfacher Luftdurchgang. Der Kanal muss einen stabilen Luftstrompfad aufrechterhalten und gleichzeitig Vibrationen, Temperaturschwankungen, Maßtoleranzen und wiederholten Montagebelastungen standhalten. An den Verbindungspunkten kann selbst ein kleiner Spalt zu Luftleckagen, Lärm oder einer instabilen HVAC-Leistung führen.

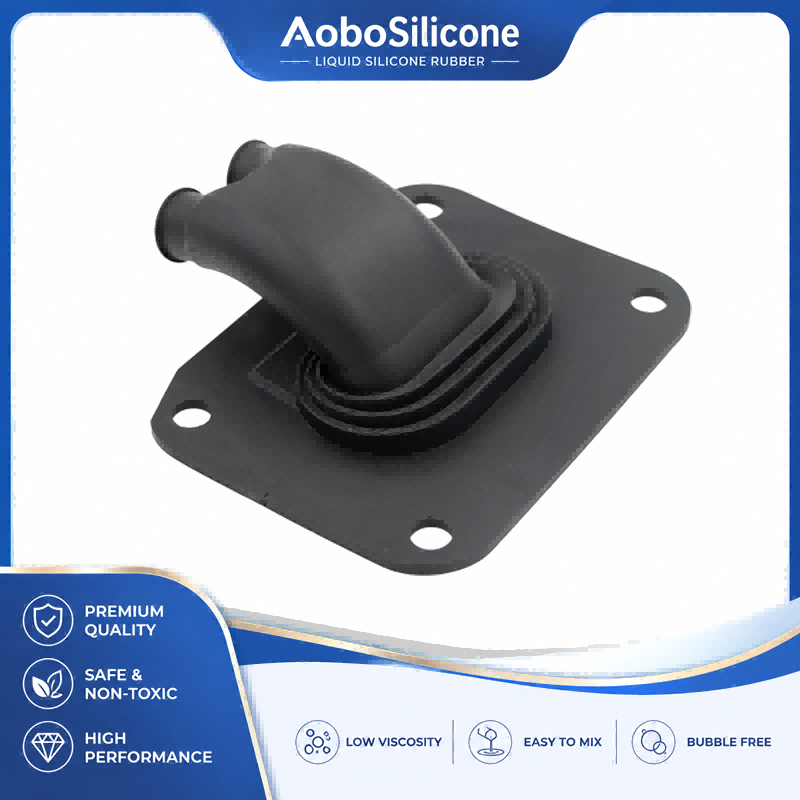

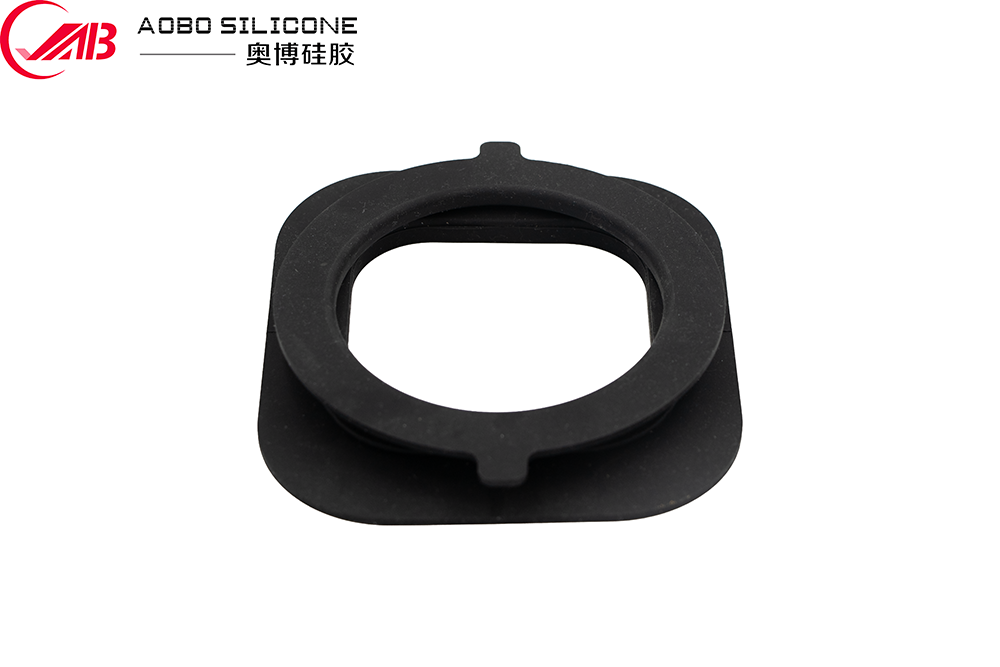

Der LSR-umspritzte Kfz-Entlüftungskanal kombiniert ein starres Struktursubstrat mit einer Umspritzung aus flüssigem Silikonkautschuk (LSR). Diese Konstruktion schafft integrierte Dichtungs- und Dämpfungsfunktionen direkt um den Verbindungsbereich herum, wodurch der Bedarf an separaten Gummidichtungen reduziert und die Montage vereinfacht wird.

Für die Klimatisierung von Kraftfahrzeugen, das Wärmemanagement von Batterien und andere Luftführungsanwendungen ist das LSR-Umspritzen besonders nützlich, wenn eine Komponente eine elastische Abdichtung, Vibrationsisolierung, komplexe Geometrie und langfristige Temperaturbeständigkeit in einem einzigen Formteil erfordert.

Warum LSR-Umspritzung für Automobilluftkanäle verwenden?

Herkömmliche Luftkanäle in Kraftfahrzeugen sind möglicherweise auf separate O-Ringe, Schaumstoffdichtungen, Gummimanschetten oder mechanische Klemmen angewiesen, um Maßtoleranzen auszugleichen. Obwohl diese Lösungen funktionieren können, erhöhen sie die Anzahl der Komponenten und schaffen zusätzliche Montageschnittstellen.

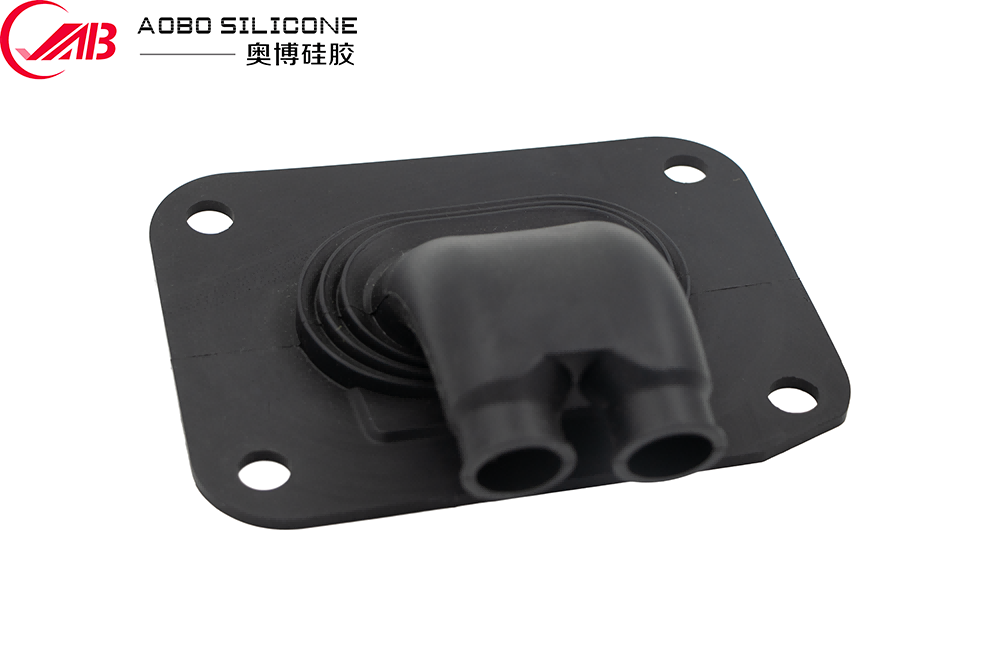

Bei einem umspritzten LSR-Automobilkanal wird das flexible Dichtungsmaterial direkt in den starren Kanal oder Anschluss integriert.

Die Grundstruktur besteht normalerweise aus:

● Starres Substrat:Je nach Anwendung PA, PP, PBT, PC/ABS oder andere technische Kunststoffe
● LSR-Dichtungsschicht:um ausgewählte Schnittstellen geformt
● Funktionelle Dichtungsgeometrie:Lippen, Rippen, Sicken, Hülsen oder individuelle Kontaktflächen
● Verbindungsmerkmale:Schnappstrukturen, Nuten, Aufnahmepunkte oder mechanische Verriegelungselemente

Durch dieses Design kann der Silikonabschnitt kleine Maßabweichungen ausgleichen und gleichzeitig den Kontaktdruck gegen die Gegenkomponente aufrechterhalten.

Das Ergebnis ist eine stärker integrierte Lösung für Anwendungen, bei denen herkömmliche separate Dichtungen die Montage komplexer machen können.

Materialleistung und technischer Wert

Flüssiger Silikonkautschuk wird für Automobilanwendungen ausgewählt, da seine Eigenschaften über einen weiten Temperaturbereich relativ stabil bleiben.

Abhängig von der gewählten LSR-Sorte und -Formulierung können typische Eigenschaften sein:

Die tatsächlichen Werte hängen von der ausgewählten Silikonformulierung, den Formbedingungen, der Geometrie und den Anwendungsanforderungen ab. Die endgültigen Spezifikationen sollten während der Produktentwicklung bestätigt werden.

Temperaturbeständigkeit

In den HVAC-Kanälen von Kraftfahrzeugen können wiederholte Temperaturschwankungen auftreten. Auch Anwendungen unter der Motorhaube und Wärmemanagement können Komponenten erhöhten Temperaturen aussetzen.

LSR behält seine Flexibilität über einen weiten Temperaturbereich bei und eignet sich daher für Komponenten, die heißer Luft, kalter Luft, Temperaturwechseln sowie Temperaturänderungen im Motor- oder Batterieraum ausgesetzt sind.

Elastische Abdichtung

Im Gegensatz zu starren Kunststoffen kann sich Silikon unter Druck verformen und nach Entlastung wieder erholen. Diese Eigenschaft ermöglicht es dem umspritzten Abschnitt, trotz geringfügiger Maßabweichungen den Kontakt mit den Passflächen aufrechtzuerhalten.

Bei luftführenden Bauteilen trägt dies dazu bei, Leckagen an Verbindungsstellen zu reduzieren.

Vibrationsisolierung

Die Silikonschicht fungiert auch als nachgiebige Schnittstelle zwischen starren Komponenten.

Wenn HVAC-Module, Gebläse, Kanäle oder Fahrzeugstrukturen vibrieren, kann der flexible Silikonabschnitt einen Teil der mechanischen Bewegung absorbieren, anstatt alle Vibrationen direkt über den starren Kanal zu übertragen.

Das machtUmspritzteile aus Silikonkautschuknützlich, wenn gleichzeitig Abdichtung und Vibrationsisolierung erforderlich sind.

Typische Automobilanwendungen

DerLSR-umspritzter Kfz-Entlüftungskanalkann für verschiedene Arten von Fahrzeugluft- und Wärmemanagementsystemen entwickelt werden.

1. HVAC-Luftverteilung

Bei Personenkraftwagen kann die Komponente rund um HVAC-Luftauslässe, Abzweigkanäle, Luftführungsschnittstellen und flexible Verbindungsabschnitte eingesetzt werden.

Der Silikondichtungsbereich trägt dazu bei, Montagetoleranzen auszugleichen und gleichzeitig einen geschlossenen Luftstrompfad aufrechtzuerhalten.

2. Batterie-Wärmemanagement

Elektrofahrzeuge legen größeren Wert auf das Wärmemanagement.

Luftkanäle können verwendet werden, um klimatisierte Luft um Batteriemodule oder Wärmemanagementbaugruppen herum zu leiten. In diesen Umgebungen sind Dimensionsstabilität, Dichtleistung, Vibrationsfestigkeit und Temperaturwechsel besonders wichtig.

3. Kühlung der E-Achse und Leistungselektronik

Bestimmte Wärmemanagementarchitekturen für Elektrofahrzeuge nutzen dedizierte Luft- oder Flüssigkeitskanäle um Leistungselektronik- und Antriebssystemkomponenten herum.

Eine umspritzte Silikonschnittstelle kann eine nachgiebige Verbindung zwischen starren Komponenten bereitstellen, bei denen Vibrationen und Wärmeausdehnungen berücksichtigt werden müssen.

4. Luftführung unter der Motorhaube

Im Motorraum verbaute Komponenten sind anspruchsvolleren Temperatur- und Umgebungsbedingungen ausgesetzt.

LSR kann gewählt werden, wenn eine flexible Dichtungsschnittstelle erforderlich ist, ohne dass eine separate Elastomermanschette eingeführt werden muss.

Wichtige Designüberlegungen

Eine erfolgreiche Umspritzung hängt stark von der Grenzfläche zwischen Silikon und Substrat ab. Das Teil sollte daher für beides ausgelegt seinSilikonfluss und mechanische Retentionanstatt einfach eine Silikonschicht auf einen vorhandenen Kunststoffkanal aufzutragen.

Substratgeometrie

Das Kunststoffsubstrat sollte während der Injektion und im Betrieb eine ausreichende mechanische Stabilität bieten.

Mögliche Designelemente sind:

● Mechanische Hinterschnitte
● Halterippen
● Rillen
● Durchgangslöcher
● Sperrstrukturen
● Positionierungsfunktionen
● Kontrollierte Klebeflächen

Wenn eine chemische Haftung zwischen LSR und Substrat erforderlich ist, sollten Materialkompatibilität und Oberflächenbehandlung während der Entwicklung bewertet werden.

Silikonwandstärke

Die Silikondicke sollte entsprechend der erforderlichen Siegelkraft, Verformung, Geometrie und Einspritzbedingungen bestimmt werden.

Zu dünne Abschnitte können zu Füllschwierigkeiten führen, während unnötig dicke Abschnitte den Materialverbrauch und die Aushärtezeit erhöhen können.

Bei Dichtlippen und flexiblen Schnittstellen sollte die Geometrie durch Kompressions- und Verformungsanalyse validiert werden, anstatt sich nur auf die Nenndicke zu verlassen.

Toleranzstapel

Bei Kanalanschlüssen in der Automobilindustrie handelt es sich häufig um mehrere geformte oder gestanzte Komponenten.

Die Silikonschnittstelle kann Maßabweichungen von Teil zu Teil ausgleichen, sollte jedoch nicht als Ersatz für eine ordnungsgemäße Toleranzgestaltung betrachtet werden.

Bei der DFM-Bewertung sollten Ingenieure Folgendes berücksichtigen:

● Maßtoleranz des Substrats
● Silikonformtoleranz
● Toleranz der passenden Komponenten
● Komprimierungsbereich
● Montagekraft
● Siegelwiederherstellung
● Wärmeausdehnung

Herstellungsprozess

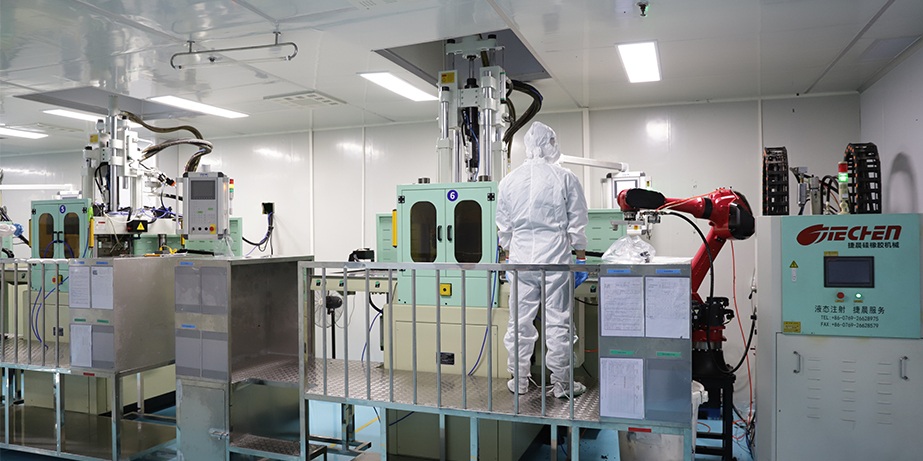

Ein typischesLSR-umspritzter AutomobilkanalDer Produktionsprozess umfasst mehrere kontrollierte Phasen.

1. Untergrundvorbereitung:Die starre Kunststoffkomponente wird separat geformt und auf Maßhaltigkeit, Verunreinigungen, Grate und Oberflächenfehler geprüft.

2. Positionierung einfügen:Das Substrat wird präzise in der LSR-Form positioniert. Bei der Produktion mit mehreren Kavitäten ist eine konsistente Positionierung der Einsätze besonders wichtig, da sich bereits kleine Abweichungen auf die Silikondicke und die Dichtungsgeometrie auswirken können.

3. LSR-Injektion:Zweikomponentiges Flüssigsilikon wird dosiert, gemischt und in die Form eingespritzt. Da LSR vor dem Aushärten eine niedrige Viskosität aufweist, kann es bei richtiger Auslegung des Formkanals und des Entlüftungssystems relativ komplexe Dichtungsstrukturen und dünne Funktionsbereiche füllen.

4. Vulkanisation:Das Silikon härtet in der erhitzten Form aus und bildet die endgültige elastische Dichtungsstruktur. Die Aushärtungsparameter müssen kontrolliert werden, um eine gleichbleibende Härte, Dimensionsstabilität und Oberflächenqualität zu erreichen.

5. Entformung und Inspektion:Nach dem Formen wird das Bauteil auf Folgendes überprüft:

● Blitz
● Kurze Aufnahmen
● Luftfallen
● Oberflächenfehler
● Silikonverdrängung
● Haftungs- oder Retentionsfehler
● Maßabweichungen

Kritische Dichtungsabmessungen können mit speziellen Vorrichtungen oder automatisierten Prüfgeräten gemessen werden.

Qualitätskontrolle für Automobilanwendungen

Für Automobileinkaufsteams reicht die Materialzertifizierung allein nicht aus. Die fertig umspritzte Baugruppe muss als funktionsfähige Komponente bewertet werden.

Ein geeignetes Inspektionsprogramm kann Folgendes umfassen:

Bei Automobilprojekten sollten die Testbedingungen entsprechend der tatsächlichen Fahrzeugumgebung definiert werden und nicht generische Laborbedingungen verwenden.

Haltbarkeit, Abdichtung, NVH und Temperaturleistung

Dichtungsleistung

Der Silikonabschnitt sollte eine kontrollierte Kompression gegen die Passfläche aufrechterhalten. Eine gut gestaltete Dichtlippe oder -wulst kann kleinere Montageabweichungen ausgleichen, ohne dass eine übermäßige Einführkraft erforderlich ist.

Bei HVAC-Systemen sollte die Dichtheitsprüfung unter definierten Druck- und Temperaturbedingungen durchgeführt werden.

NVH-Überlegungen

Luftkanäle können zur Quelle unerwünschter Vibrationen und Strömungsgeräusche werden, wenn starre Bauteile mechanische Vibrationen direkt in die Fahrzeugstruktur übertragen.

Die Elastomer-Umspritzung kann für eine gewisse mechanische Isolierung zwischen dem Kanal und angrenzenden Komponenten sorgen.

Die NVH-Leistung hängt jedoch vom gesamten System ab, einschließlich der Luftströmungsgeschwindigkeit, der Kanalgeometrie, der Montagemethode, den Lüfter-/Gebläseeigenschaften und der Fahrzeugstruktur.

Thermocycling

Wiederholte Übergänge zwischen niedrigen und hohen Temperaturen können zu einer unterschiedlichen Ausdehnung zwischen Silikon- und Kunststoffsubstraten führen.

Das Overmold-Design sollte daher folgende Unterschiede berücksichtigen:

● Wärmeausdehnungskoeffizient
● Elastizitätsmodul
● Schnittstellengeometrie
● Adhäsion oder mechanische Retention
● Wandstärke

Alterungsbeständigkeit

Automobilkomponenten können Hitze, Feuchtigkeit, Ozon, Reinigungsmitteln und anderen Umweltfaktoren ausgesetzt sein.

Die ausgewählte LSR-Klasse sollte daher anhand der tatsächlichen Chemikalien- und Umweltbelastung bewertet werden, die während des Fahrzeugbetriebs zu erwarten ist.

Anpassung für OEM- und Tier-Lieferanten

DerLSR-umspritzter Kfz-Entlüftungskanalkann je nach Fahrzeugplattform und HVAC-Architektur angepasst werden.

Zu den typischen Anpassungsoptionen gehören:

● Substratmaterial
● Silikonhärte
● Silikonfarbe
● Kanaldurchmesser
● Wandstärke
● Dichtlippengeometrie
● Anschlussgeometrie
● Überspritzbereich
● Mechanische Haltestruktur
● Oberflächenbeschaffenheit
● Markierung oder Identifizierung
● Verpackungskonfiguration

Bei neuen Projekten können 3D-CAD-Dateien, 2D-Zeichnungen, Materialspezifikationen, das angestrebte Produktionsvolumen und Umgebungsanforderungen zur Erstellung der ersten DFM-Überprüfung herangezogen werden.

Anschließend können Prototypenwerkzeuge oder Testformen verwendet werden, um Füllung, Maßgenauigkeit, Dichtungsverhalten und Montage zu validieren, bevor die Massenproduktionswerkzeuge fertiggestellt werden.

Projekterfahrung: Komponenten am HVAC-Anschluss reduzieren

Ein typisches HVAC-Entwicklungsprojekt für Kraftfahrzeuge kann mit einem starren Kunststoffkanal in Kombination mit einer separat montierten Gummidichtung beginnen.

Das Ingenieurteam kann auf drei wiederkehrende Probleme stoßen: Die Dichtung kann sich während der Montage verschieben, die Verbindung erfordert zusätzlichen Montageaufwand und Maßabweichungen zwischen dem Kanal und dem Gegengehäuse beeinträchtigen die Dichtungskonsistenz.

Eine flüssige Silikon-Überformungslösung kann die separate Dichtung ersetzen, indem eine kontrollierte Silikon-Dichtungsstruktur direkt auf den Kanalanschluss geformt wird.

Zu den wichtigsten Optimierungspunkten während der Entwicklung zählen in der Regel die Silikonhärte, die Geometrie der Dichtlippe, das Kompressionsverhältnis, die Eigenschaften der Substratretention und die Position des Einspritzkanals.

Ziel ist es nicht einfach, das Bauteil weicher zu machen. Das technische Ziel besteht darin, eine kontrollierte Schnittstelle zu schaffen, die Folgendes bietetWiederholbare Dichtkraft, stabiles Montageverhalten, Vibrationsisolierung und langfristige Umweltbeständigkeit.

Diese Art von Design ist besonders relevant für EV-Plattformen, bei denen HVAC- und Batterie-Wärmemanagementsysteme zunehmend kompakte, leichte und hochintegrierte Komponenten erfordern.

Warum sollten Sie sich für einen mit LSR umspritzten Kanal anstelle einer separaten Gummidichtung entscheiden?

Die beste Wahl hängt vom Produktionsvolumen, den Werkzeuginvestitionen, der erforderlichen Dichtungsleistung, der Montagemethode und der Architektur der Fahrzeugplattform ab.

FAQ

Was ist ein mit LSR umspritzter Kfz-Luftkanal?
Es handelt sich um eine Luftführungskomponente für Kraftfahrzeuge, die ein starres Substrat mit flüssigem Silikonkautschuk kombiniert, der direkt auf ausgewählte Bereiche aufgespritzt wird. Der Silikonabschnitt kann für Abdichtung, Dämpfung, Vibrationsisolierung und Toleranzausgleich sorgen.

Welche Materialien können als Untergrund verwendet werden?
Zu den gängigen Optionen gehören technische Kunststoffe wie PA, PP, PBT und PC/ABS. Die endgültige Auswahl hängt von der Temperatur, der chemischen Belastung, den mechanischen Anforderungen und der Kompatibilität mit dem LSR ab.

Lässt sich das Silikon mit dem Kunststoff verbinden?
Ja. Je nach Materialkombination und Design kann das Silikon chemisch mit dem Untergrund verbunden oder durch Rillen, Rippen, Hinterschneidungen und andere Strukturmerkmale mechanisch gehalten werden. Während der Produktvalidierung sollten Haftungstests durchgeführt werden.

Welchem ​​Temperaturbereich hält das Silikon stand?
Eine typische Silikonformulierung in Automobilqualität kann ungefähr unterstützen-50°C bis +200°CDer tatsächliche Betriebsbereich hängt jedoch von der ausgewählten LSR-Sorte und den Anwendungsbedingungen ab. Kontinuierliche Exposition, Temperaturwechsel und Umweltalterung sollten separat bewertet werden.

Ist das Produkt für Elektrofahrzeuge geeignet?
Ja. Seine Kombination aus thermischer Beständigkeit, elastischer Abdichtung, Vibrationsisolierung und integriertem Formteil macht es für ausgewählte EV-HLK- und Batterie-Wärmemanagementanwendungen geeignet.

Kann die Kanalgeometrie individuell angepasst werden?
Ja. Durchmesser, Anschlussstruktur, Dichtlippen, Silikonhärte, Umspritzungsfläche, Substratmaterial, Farbe und andere Maßmerkmale können nach Kundenzeichnungen und Anwendungsanforderungen entwickelt werden.

Engineering-orientiertes Angebot für die LSR-Umspritzung in der Automobilindustrie

Für Automobilprogramme ist nicht nur die Herstellung einer Silikonkomponente der entscheidende Faktor. DerLSR-umspritzter Kfz-Entlüftungskanalmüssen rund um die gesamte Dichtungsschnittstelle, die Substrattoleranz, die thermische Umgebung, die Vibrationsbedingungen und den Montageprozess entwickelt werden.

Aobo Silicone unterstützt die Entwicklung kundenspezifischer Silikon-Umspritzungen vonDFM-Überprüfung und Werkzeugausstattung für LSR-Spritzguss, Inspektion, Bemusterung und Massenproduktion. Mit Erfahrung im Präzisions-Silikonguss und automobilorientierten kundenspezifischen Komponenten kann der Produktionsprozess an projektspezifische Material-, Geometrie-, Toleranz- und Prüfanforderungen angepasst werden.

Geben Sie für OEM-, Tier-1- und Tier-2-Projekte Ihre 2D-/3D-Zeichnungen, Ihr Substratmaterial, Ihren Zieltemperaturbereich, Ihr Jahresvolumen und Ihre Dichtungsanforderungen an, um mit einer technischen Überprüfung und einem Angebot zu beginnen.
